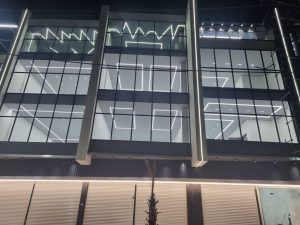

طراحی حرفهای مولیون کرتینوال طراحی مولیون کرتینوال فراتر از انتخاب یک پروفیل یا محاسبه ساده خمش است. این فرآیند، ترکیبی دقیق از تحلیل سازهای، شناخت رفتار آلومینیوم، محاسبه فشار باد، کنترل عملکرد حرارتی و درک کامل از معماری نماست. هر مولیون باید بتواند نیروهای وارده را تحمل کند، انتقال حرارت را کاهش دهد، مسیر آب باران را مدیریت کند و در نهایت در کنار سایر اجزا یک سطح شیشهای منظم و پایدار ایجاد نماید. طراحی حرفهای یعنی صفر تا صد رفتار مقطع پیشبینی شود.
پارامترهای اصلی در طراحی مولیون
سه عامل کلیدی طراحی مولیون را تعیین میکند: بار باد، وزن شیشه و طول دهانه. اگر یکی از این مقادیر بدون محاسبه دقیق در نظر گرفته شود، نتیجه نهایی خطرناک خواهد بود. بار باد در مناطق ساحلی بهمراتب بیشتر از مناطق مرکزی است و این تفاوت باید در انتخاب ضخامت دیواره پروفیل لحاظ شود. همچنین وزن شیشه تکجداره با دوجداره تفاوت چشمگیری دارد، خصوصا در ابعاد بالا. دهانه طولانی نیز مستقیما میزان خمش مجاز را تعیین میکند.
انتخاب آلیاژ و سختی مناسب
آلیاژ آلومینیوم 6063 T5 یا T6 استاندارد متداول در طراحی مولیون است. آلیاژ قویتر یعنی مدول کشسانی بیشتر و خمش کمتر. وقتی ارتفاع ساختمان زیاد باشد یا دهانه گسترده طراحی شود، نیاز به پروفیل با سختی بالاتر بیشتر میشود. سختی بیش از حد نیز خطر ایجاد شکست ترد به همراه دارد، بنابراین تعادل مکانیکی باید دقیق رعایت شود. طراحی حرفهای یعنی انتخاب مقطع نه بر اساس قیمت، بلکه بر پایه محاسبات.
نقش ابعاد و ضخامت مولیون
عرض مولیون، عمق جان و ضخامت تیغهها تعیینکننده ظرفیت تحمل خمش هستند. عمق بیشتر یعنی لنگر مقاومتی بالاتر. اما در نماهای با محدودیت بصری، معمار اجازه افزایش عمق را نمیدهد. طراح حرفهای باید راهحل جایگزین معرفی کند، مثلا استفاده از تقویت داخلی فولادی یا تغییر شکل سطح مقطع. ضخامت مولیون در نماهای بلند حداقل باید در حدی باشد که تغییر شکل محسوس ایجاد نکند.
تحلیل خیز مجاز در طراحی
مولیون تحت بار باد دچار تغییر شکل میشود. مقدار این خیز با روابط دقیق محاسبه میشود. در طراحی استاندارد، تغییر شکل نباید بیشتر از طول دهانه تقسیم بر مقدار مشخص باشد. افزایش خیز باعث فشار اضافه به شیشه و شکست لبهای میشود. تحلیل نرمافزاری با ابزارهایی مثل SAP یا ANSYS برای پروژههای بزرگ ضروری است. طراحی حرفهای یعنی پیشبینی تغییر شکل قبل از نصب.
کنترل انتقال حرارت و عایقکاری
اگر مولیون بدون ترمال بریک طراحی شود، مسیر مستقیم انتقال گرما از بیرون به داخل شکل میگیرد. در زمستان، سطح داخلی سرد میشود و بخار آب هوا روی آن تقطیر میگردد. برای جلوگیری از این مشکل، باید ترمال بریک در میان پروفیل قرار داده شود. نوع پلیآمید یا پلییورتان، ضخامت و نحوه اتصال همگی در راندمان حرارتی تاثیر دارند. طراحی حرارتی یعنی کمکردن اتلاف انرژی بدون افزایش وزن اضافی.
جزئیات زهکشی و مسیر تخلیه آب
همه باران باید از داخل سیستم دفع شود. طراحی مولیون با شیارهای زهکشی، سوراخهای تخلیه و مسیر هدایت آب ضروری است. اگر این مسیرها مسدود یا طراحی نشوند، آب به پشت شیشه نفوذ کرده و منجر به خوردگی، قارچ، کپک و خرابی درزگیرها خواهد شد. طراحی حرفهای یعنی توجه به جزئیات کوچک که در آینده مشکل بزرگ نمیسازند.

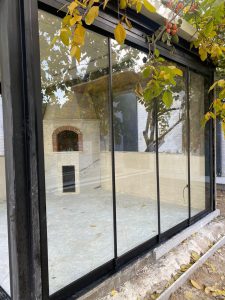

اتصالات، کلیپسها و سیستم نگهدارنده شیشه
مولیون بدون اتصال، فقط یک پروفیل فلزی توخالی است. طراحی باید شامل محل قرارگیری پیچها، لاستیک EPDM، براکتهای نگهدارنده و محاسبه تنش در گیرهها باشد. شیشه نباید تحت فشار نقطهای قرار گیرد، زیرا شکستگی لبه در این حالت تقریبا قطعی است. طراحی اتصالات یعنی تقسیم یکنواخت بار و جلوگیری از تمرکز تنش.
هماهنگی طراحی با معماری نما
نمای شیشهای علاوه بر ایستایی باید زیبا باشد. طراحی مولیون باید با خطوط هندسی پروژه هماهنگ باشد. در نماهای فریملس عرض مولیون کاهش مییابد، در سیستم کپینگدار برعکس. طراح باید فرم نهایی را مطابق خواسته معمار تنظیم کند، بدون قربانیکردن ایمنی. هماهنگی سازه و معماری یکی از سختترین بخشهای طراحی حرفهای است.
طراحی برای برجها و دهانههای وسیع
در برجهای بیش از ۳۰ طبقه، بار باد بهقدری زیاد است که مولیون معمولی پاسخگو نیست. تقویت داخلی، استفاده از مقاطع بزرگتر یا ترکیب آلومینیوم و فولاد تنها راهحل است. در دهانههای وسیع نیز لازم است جان عمیقتر انتخاب شود. طراحی حرفهای یعنی تطبیق سیستم با شرایط محیطی، نه تکرار نسخه ثابت.
جمعبندی
طراحی مولیون کرتینوال مجموعهای دقیق از تحلیلهای سازهای، مکانیکی، حرارتی و معماری است. مولیون باید بار باد و وزن شیشه را تحمل کند، انتقال حرارت را کاهش دهد، مسیر آب را هدایت کند و در کنار دیگر پروفیلها نما را ایمن و بادوام نگه دارد. طراحی حرفهای یعنی درک رفتار آلومینیوم در شرایط مختلف، انتخاب آلیاژ مناسب، کنترل خمش، محاسبه دقیق بار و هماهنگی با معماری. هر پروژه نیازمند طراحی اختصاصی است و مولیون قدرتمند نتیجه تفکر مهندسی دقیق خواهد بود.
